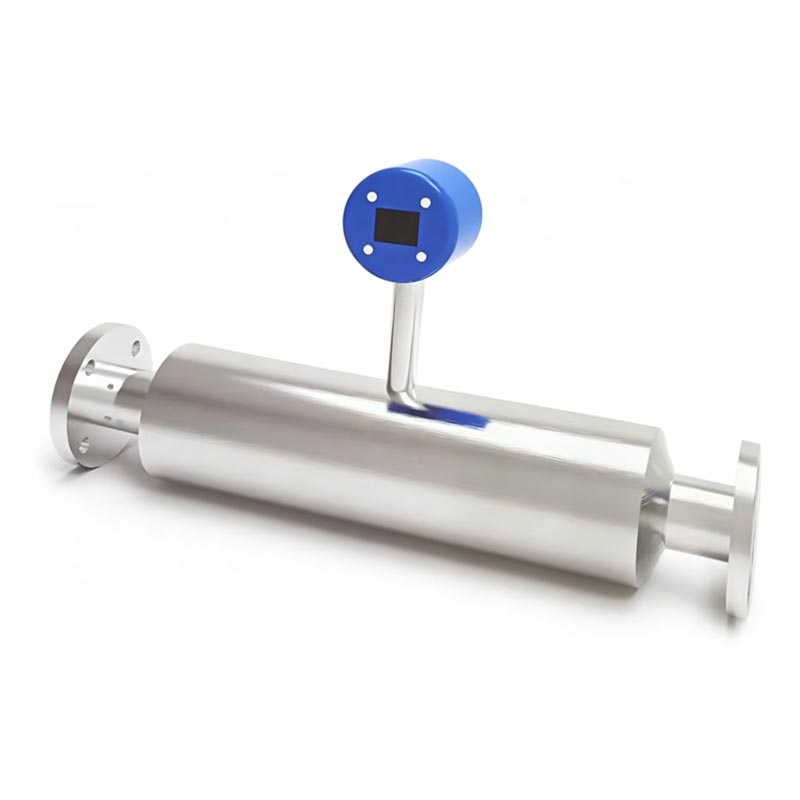

Blokeerumisvastane äärikuga paigaldatud mördi kontsentratsioonimõõtur keskkonnasõbraliku läga transportimise süsteemi jaoks

SINOU on professionaalne keskkonnainstrumentide tootja, kes tarnib kohandatud blokeerimisvastast äärikuga paigaldatavat mörti Kontsentratsioonimõõtur keskkonnasõbralikule läga transportimise süsteemile munitsipaalkeskkonna kaitseks, konstruktsiooni tahke jäätme- ja reoveekäitluse kliendid.

Mõeldud keskmise ja madala kontsentratsiooniga mördi ja liivateradega liitmuda jaoks, selle ainulaadne laiendatud blokeerimisvastane õõnsus väldib liiva sadestumise blokeerimist; märjad osad kasutavad paksendatud 304 roostevaba terast, kohandatud vooderdatud PU-valik abrasiivset tera sisaldava läga jaoks.

Varustatud kohapealse digitaalse ekraani ja kahe signaaliga väljund, see ühendab läga kohaletoimetamise juhtkapi, et reguleerida pumba vooluhulka ja lisandite annust automaatselt, et optimeerida kogu torujuhe, mis kajastab tegevuskulusid.

Toote üksikasjad

1. Toru korpuse detailide mõõtmine

(1) Võtke kasutusele täiskeevitusega integreeritud torukujuline struktuur ilma sisemiste surnud nurkadeta ja väljaulatuvate takistusteta voolu sees kanal, väldib põhimõtteliselt läga settimist, kristallide kihistumist ja keskmist ummistumist, lahendab suurepäraselt tööstuse kõrge viskoossusega vedeliku õhu kaasamise ja kristalliseerumise valupunktid.

(2) Valikuline on kahte tüüpi sisemise toru pinnatöötlus: tavaline joonistusviimistlus ja kvaliteetne peegli poleerimine lõpetada. Peegelpoleeritud sisesein vähendab oluliselt pigmendi, kristalli ja peente tahkete osakeste adhesiooni, pikendab tõhusalt regulaarset puhastustsüklit ja lühendab hoolduse seisakuid.

(3) Integreeritud sepistatud äärikühendus mõlemas toru otsas, vastab standardsele tööstusliku torujuhtme ääriku spetsifikatsioonile, võimaldab otse paigaldamist algsele transporditorustikule ilma täiendava möödaviiktorustiku rekonstrueerimiseta, väiksemad projekti ümberkujundamise kulud.

(4) Range hüdraulilise rõhu test enne tarnimist: iga valmis toru korpust testitakse alla 1,5-kordse nimiväärtuse maksimaalne töörõhk varjatud lekkeohu kõrvaldamiseks. Standardversiooni maksimaalne töörõhk ulatub 2 MPa-ni, Kõrgsurve kohandatud versioon toetab 100 baari (1450 psi).

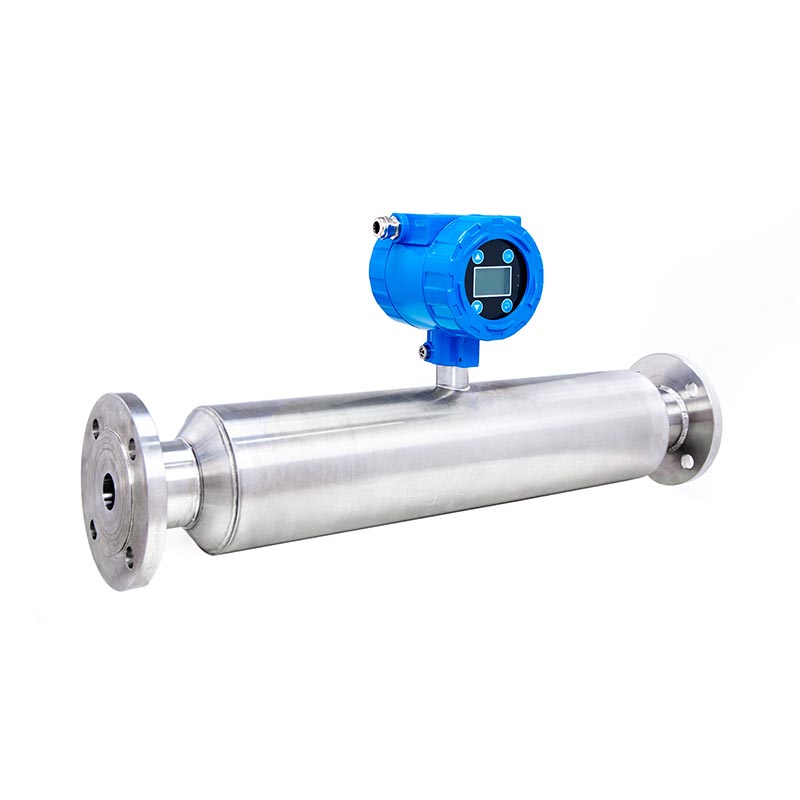

2. Ülemise saatja ja kuvamooduli üksikasjad

(1) Integreeritud digitaalne saatja, mis on paigaldatud mõõtetoru ülaossa, kogu masina kaitseklass saavutab IP65, hea tolmu- ja veekindla jõudluse niiskes, tolmuses vabaõhutöökoja keskkonnas.

(2) Saatja jaoks kaks korpuse materjali valikut: standardne valatud alumiiniumisulamist kest üldise tööseisundi jaoks; kohandatud roostevabast terasest või plastikust kest tugevate söövitavate lenduvate gaaside töökoja jaoks keemilise gaasi vastu erosioon.

(3) Sisseehitatud sõltumatu IoT pilvemoodul saatja kiibi sees: kohalik reaalajas digitaalne ekraan tiheduse/kontsentratsiooni väärtus LCD-ekraanil; salvestab automaatselt täielikud ajaloolised testimisandmed pilveplatvormile, kasutajad saab igal ajal võrgu kaudu kontrollida ajaloolist trendi ja eksportida segmenteeritud tuvastusandmeid tootmisanalüüsi jaoks.

(4) Valikuline plahvatuskindel kohandatud saatja struktuur, mis vastab rahvusvahelisele plahvatuskindlale standardile, saadaval tule- ja plahvatusohtlike kemikaalide, kaevanduste töötlemise töökoja jaoks.

3. Sisemised täppisanduri südamiku üksikasjad

(1) Kõrge täpsusega integreeritud andurkomponent on täielikult sukeldatud keskmise voolu teele, eelnevalt kalibreeritud temperatuuri kompenseerimise programm tootmise ajal, temperatuuri mõju kontrollitakse vahemikus ±0,0001 g/cc ℃ kohta, stabiilne mõõtetäpsus, kui keskmise temperatuur varieerub vahemikus -50 ℃ kuni +150 ℃.

(2) Optimeeritud rõhu kompenseerimise algoritm pärast tehase kalibreerimist, rõhu mõju mõõtmistulemusele eirata, garanteerib stabiilse näidu torujuhtme kõikuva rõhu korral.

(3) Täielik digitaalse signaali omandamise disain, analoogsignaal teisendatakse täpseteks digitaalsete kontsentratsiooniandmeteks tuumkiibi sees toetab otsest signaali väljundit PLC ja DCS juhtimissüsteemi, et realiseerida automaatne doseerimine ja suletud ahelaga tootmiskontroll.

4. Niisutatud osade materjali klassifikatsiooni üksikasjad

(1) Standardtüüpi niisutatud komponent: SUS316 roostevaba teras, sobib neutraalse suspensiooni, nõrga happe ja leelise jaoks reovesi, tavaline mineraaltselluloos ja madala korrosiooniga mört.

(2) Korrosioonivastane kohandatud tüüpi niisutatud komponent: Hastelloy C22 või titaanisulamist materjal, spetsiaalselt välja töötatud tugeva happe, tugeva leelise, kõrge kloriidisisalduse ja tugevalt söövitava värvimisjäätmete vedeliku jaoks, talub tõhusalt kemikaale korrosioon ja pikendab kasutusiga karmides keskmistes tingimustes.

5. Põhitäpsuse ja ulatuse tehnilised üksikasjad

(1) Mõõtmise täpsus ulatub ±0,001 g/cc (±1,0 kg/m³), korratavus kuni ±0,0001 g/cc (±1,0 kg/m³), jäädvustamine on väike kontsentratsioon muutub täpselt torujuhtme pideva jälgimise ajal.

(2) Lai mõõtevahemik katab 0–3 g/cc (0–3000 kg/m³ / 0–187,41 naela/ft³), sobib puhta vee jaoks, madala kontsentratsiooniga erinevate tööstusharude muda, keskmine mört ja suure tihedusega raske mineraaltselluloos.

6. Elektri- ja keskkonnakohanduse üksikasjad

(1) Standardne toiteallikas: 380 V tööstuslik toiteallikas, mis vastab laialdaselt minu toitejaotusstandardile, keskkonnakaitse ning kodumaise ja välismaise keemia tootmiskoht.

(2) Ümbritsev töötemperatuur jääb vahemikku -40 ℃ kuni +85 ℃ (-40 ~ + 185 ℉), kohandage külma põhjapoolset välistehast ja kõrge temperatuuriga troopiline tootmistöökoja keskkond.

7. Täiendavad praktilised struktuurieelised

(1) Optimeeritud voolujooneline voolukanali disain vähendab oluliselt voolavast lägast põhjustatud vedeliku turbulentsi häireid parandab stabiilsust väikeste mullide ja peente kiulisanditega söötme mõõtmisel.

(2) Kompaktne üldine paigutus madalate paigalduskuludega, põllul pole vaja keerulist abiraami paigaldus, säästa ehitustööjõu ja tarvikute kulusid.

KKK

1. Paigaldamisega seotud küsimused

● Q1: Kus on kontsentratsioonimõõturi parim paigaldusasend?

V: Paigaldage stabiilse vedelikuvooluga horisontaalsele sirgele toruosale; vältige pumba väljalaskeava, toru põlve ja äkilist paisutoru, mis põhjustab tugevat turbulentsi ja õhu kinnijäämist, mis mõjutab mõõtmise täpsust. Hoidke kell vähemalt 5-kordse toru läbimõõduga sirge osa enne ja pärast instrumenti.

● Q2: kas seda saab paigaldada vertikaalselt vertikaalsele torujuhtmele?

V: Pole soovitatav. Vertikaalne paigaldus põhjustab kergesti tahke settimise ja õhu kogunemise mõõtmise sees toru, mis põhjustab andmete triivimist; vertikaalne torujuhe on vastuvõetav ainult siis, kui keskkond voolab stabiilselt pidevalt ülespoole voolukiirus.

2. Mõõtmise täpsus ja keskmise kohandumine

● Q3: Will air bubbles or medium crystallization affect measuring data?

V: Meie eksklusiivne täisavaline kristalliseerumisvastane torukujuline struktuur ja sisseehitatud mullivastane algoritm võivad kõrvaldada enamik õhu kaasamise ja kristalliseerumise häireid, lahendades tööstusharu levinud kõrge viskoossusega raskused kristalliseerunud vedeliku mõõtmine; peegelpoleeritud sisekumm vähendab veelgi kristallide nakkumist.

● Q4: milline on erinevate märgade materjalide puhul kohaldatav keskmise pH vahemik?

SUS316L versioon: pH 5–11 nõrga happe ja nõrga leelise suspensiooni jaoks; Hastelloy C22 / titaani versioon: pH 1–14, sobib tugeva happe, tugeva leelise ja kõrge kloriidisisaldusega söövitava reovee jaoks.

● Q5: Kui palju täpsust kõikuvad temperatuurimuutused?

V: Eelkalibreeritud temperatuurikompensatsioon, viga ainult ±0,0001 g/cc ℃ temperatuurimuutuse kohta, keskmine temperatuur alates -50 ℃ kuni +150 ℃ ei põhjusta ilmset täpsuse kaotust.

3. Parameetrite ja vahemiku valik

● K6: minu läga tihedus on umbes 2,2 g/cc, kas see mõõtur võib normaalselt töötada?

V: Standardne mõõtevahemik on 0–3 g/cc, katab täielikult teie töötingimused; kohandatud valik on saadaval üle piiri eriline raske läga.

● Q7: milline on maksimaalne torujuhtme rõhk, mida arvesti talub?

Standardtüüp: Max töörõhk 2MPa; Kõrgsurve kohandatud tüüp: 100bar (1450psi). Kõik tooted läbivad 1.5 korda nimirõhu hüdrauliline test enne tarnimist.

4. IoT ja signaaliväljund

● Q8: kas arvesti toetab andmete kaugkontrolli?

V: Jah, sisseehitatud standardne IoT-moodul, laadige reaalajas ja ajaloolised andmed pilveplatvormile üles; kasutajad saavad andmeid kontrollida trendi veebis ja eksportida segmenteeritud katsearuandeid tootmise analüüsimiseks.

● K9: Milliseid juhtsignaale saab instrument väljastada?

V: Digitaalne sisseehitatud disain saab ühendada PLC/DCS-süsteemiga automaatseks doseerimiseks ja suletud ahela protsessi juhtimiseks.

5. Hooldus ja igapäevane kasutamine

● Q10: Kui sageli peame mõõtetoru puhastama?

V: Tavalise mineraalse läga jaoks: puhastage iga 7–15 päeva järel; kõrge viskoossusega kergesti kristalliseeritav aine peegliga poleerimisvõimalus võib pikendada puhastustsüklit 25-35 päevani.

● K11: kas on vaja regulaarset kalibreerimist?

V: Soovitage käsitsi proovivõtulabori võrdluskalibreerimist kord kuus, et tagada pikaajaline stabiilne täpsus.

6. Sertifitseerimine ja kohandamine

● Q12: kas teie toodetel on CE- ja ISO-sertifikaadid?

V: Kõik meie keskkonnasõbraliku läga transportimise süsteemi blokeerimisvastase äärikuga mördi kontsentratsioonimõõtur on CE sertifitseeritud ja toodetud ISO kvaliteedijuhtimissüsteemi alusel; võib esitada täielikud sertifitseerimisdokumendid tollivormistus ja projektipakkumine.

● Q13: kas ma saan kohandada plahvatuskindlat tüüpi või spetsiaalset toru suurust?

V: Jah, plahvatuskindel struktuur, erinev kaliiber, spetsiaalne materjal ja kohandatud rõhuklass on kõik vastuvõetav vastavalt klientide saidi töötingimustele.

7. Müügijärgne ja garantii

● 14. küsimus: milline on teie garantiipoliitika?

V: 1-aastane täielik masinagarantii, tasuta varuosade asendamine tootmistegevusest põhjustatud kvaliteedidefektide korral garantii; eluaegne tehniline konsultatsioon ja omahinnaga varuosade tarnimine pärast garantii lõppemist.

Ettevaatusabinõud kasutamisel

1. Paigaldusnõuded

Paigaldage seade horisontaalsele sirgele torujuhtmele; hoidke piisavalt sirge toru pikkust enne ja pärast meeter. Ebastabiilsete tuvastamisandmete vältimiseks vältige paigaldamist pumba väljalaskeavadesse, põlvedesse ja turbulentsesse vooluosasse. Enne paigaldamist puhastage torustiku sisemine killustik, mitmesugused materjalid ja suured täisplokid.

2. Kasutuselevõtu eeskirjad

Pärast paigaldamist viige vee nulli kalibreerimine lõpule. Määrake ülemise ja alumine kontsentratsioonipiiri parameetrid vastavusse kohapealne mördi kinnistu, et realiseerida automaatne ühendamine tarnepumba ja doseerimisseadmetega.

3. Tavaline jooksujuhtimine

Keelake pikaajaline tühja toru töötamine ilma aineta, mis võib kahjustada hääletushargi andurit ja põhjustada ebatavalisi näidud. Vältige pideva tootmise ajal torujuhtme voolurõhu järsku järsku tõusu. Kontrollige reaalajas kuvamist ja PLC tagasiside andmed vahetuse kohta.

4. Perioodiline hooldus

Puhastage kahvli pinda muda, liiva ja liimitud mörti iga 15–20 päeva järel. Tehke proovide võrdlus ja instrument kalibreerimine kord kuus, et tagada mõõtmise täpsus. Kontrollige regulaarselt ääriku tihendit ja ühenduskaabli terviklikkust.

5. Spetsiaalsete töötingimuste kaitse

Suure kulumisvõimega liivarikka mördi puhul kontrollige regulaarselt PU voodri kulumisseisundit. Väljas paigaldatud juhtpult peavad olema kaitstud pikaajalise vihmamärgamise eest; Ärge kunagi avage plahvatuskindla mudeli elektrilist kesta tuleohtlik gaasikeskkond.

6. Pikaajaline seiskamisravi

Kui seadmed lakkavad töötamast 20 päeva jooksul, puhastage mõõteõõnes jääkmört täielikult, kuivatage häälestus kahvli komponent ja sulgege torujuhtme mõlemad otsad ladustamiseks.

Miks valida meid

1. Professionaalne sihipärane disain keskkonnamördi ja muda jaoks

Välja töötatud eranditult liiva sisaldava ehitusmördi ja olmekeskkonna muda jaoks, ainulaadne suur avatud blokeerimisvastane õõnsus lahendab tõhusalt sondi ummistumise, mis on põhjustatud setetest ja kruusast, mis on tavalise häälestamise tavaline defekt kahvli kontsentratsioonimõõturid.

2. Paindlikud materjalivalikud erinevate kulumistingimuste jaoks

Standardne paksendatud SUS304 üldise läga jaoks; valikuline PU kulumiskindel vooder kõrge liivasisaldusega abrasiivse aine jaoks, pikendades kasutusiga ilmselgelt karmides transporditingimustes.

3. Täielik sertifikaat ülemaailmse projekti ekspordi jaoks

Kõik tooted läbivad CE- ja ISO-sertifikaadi, täielikud sertifitseerimispaberid on saadaval välismaiste pakkumiste jaoks, tolli jaoks kontrollimine ja kolmanda osapoole kontroll.

4. Range tehase simulatsiooni testimine enne tarnimist

Iga seade läbib 36-tunnise pideva katse isevalmistatud liivamördiga, et kontrollida blokeerumisvastast toimet ja mõõtmise täpsus, mis vähendab oluliselt kohapealse silumise ebaõnnestumise määra.

5. Mugav paigaldus ja hea ühilduvus

Võetakse kasutusele keskkonnasõbraliku torustiku jaoks tavaline standardääriku suurus, mis sobib enamiku olemasolevate transporditorudega nr torujuhtmete keeruline ümberkujundamine ja madalam renoveerimiskulu.

6. Kohandatud teenus erinevatele töötingimustele

Toetage mõõtepiirkonna, ääriku kaliibri, signaali väljundi ja plahvatuskindla konfiguratsiooni kohandamist koha tegelikele läga parameetritele.

Pakkimine ja saatmine

1. Selle keskkonnasõbraliku läga transportimise süsteemi jaoks mõeldud blokeerimisvastase äärikuga mördi kontsentratsioonimõõturi tarnib paljas pakend standardkonfiguratsioonis ilma välise puitkorpuseta. Kogu mõõtekorpus on fikseeritud roostetõrjega õli äärikul ja metallpinnal, et vältida roostetamist pikamaa mere- või maismaatranspordi ajal.

2. Täppishäälestuskahvli sond on eraldi mähitud paksu põrutuskindla vahu ja veekindla PE-kilega, et vältida kokkupõrkekahjustusi, kriimustusi ja niiskuse erosiooni transpordi ajal.

3. Ülemine digitaalne saatja on eraldi pakitud vahtpadja ja suletud kilekotiga, mis on kinnitatud seadme külge pind sidumisribaga, et vältida mahakukkumist ja vibratsioonitõrget peale- ja mahalaadimisel.

4. Kõik lisatud tarvikud, sealhulgas tihendustihendid, paigalduspoldid ja juhtmestiku liitmikud, kogutakse sisse iseseisvad väikesed veekindlad kilekotid ja seotakse põhivarustuse külge.

5. Kasutusjuhendid, CE ja ISO sertifikaadi koopiad ning tehase ülevaatuse aruanded suletakse selleks ette nähtud veekindel dokumendikott ja kinnitatud koos instrumendiga klientide tollivormistuseks ja kohapeal kasutamiseks.

6. Laadimise ajal eraldatakse mitu instrumenti kokkupõrkevastaste kummiribadega ja kinnitatakse tugevalt terasega rihm konteineris või veokiruumis, et vältida nihkumist, põrutamist ja hõõrdumist konarlikul transpordil.

7. Kaugete ookeanisaadetiste puhul asetatakse seadmete kõrvale ekstra niiskuskindel kuivatusaine, et tulla toime kõrge niiskust veokonteineris ja vältida metalli korrosiooni.

Enne ja pärast paigaldamist mõju võrdlus

1. Torujuhtme ummistuse juhtimine

● Enne: liiv ja mördi setted blokeerivad sageli ülekandetorustikke, mis nõuavad 2–3-kordset seiskamispuhastust. nädal, raiskades palju tootmisaega ja tööjõukulusid.

● Pärast: reaalajas kontsentratsiooni jälgimine reguleerib automaatselt pumba kiirust, et vältida liiga paksu mördi etteandmist, torujuhtme ummistuse määr langeb üle 75%, regulaarne seiskamise puhastamise sagedus väheneb oluliselt.

2. Mördi kvaliteedi stabiilsus

● Enne: Ebastabiilne läga kontsentratsioon põhjustab ebaühtlase valmismördi proportsiooni, liigse vee või liiva põhjustab kvalifitseerimata tooteid ja tooraine jäätmeid.

● Pärast: automaatne vee lisamine, mida juhivad kontsentratsiooniandmed, hoiab mördi kontsentratsiooni sees stabiilsena nõutav valik, toote kvalifitseerimise määr paraneb silmnähtavalt ja toorainekulu säästetakse.

3. Kemikaalide ja vee tarbimise kulud

● Enne: vee ja lisandite käsitsi pime doseerimine põhjustab ületoitmist, mis põhjustab palju tarbetut veetarbimist. vesi ja abiained.

● Pärast: tegelikul kontsentratsioonil põhinev suletud ahelaga automaatne doseerimine vähendab vee ja lisandite kulusid 15% ~ 25%.

4. Kohapealne tööjõusisend

● Enne: töötajad vajavad regulaarset käsitsi proovide võtmist ja laboratoorseid teste igas vahetuses, et hinnata läga tihedust ja töömahtu. lisatööjõudu.

● Pärast: pidev võrgutuvastus tühistab igapäevase käsitsi proovivõtu ja vähendab sellega seotud töökulusid.

5. Hilisem muda kõrvaldamise kulu

● Enne: ebaregulaarne kontsentratsioon põhjustab muda ebaühtlase veetustamise efekti, kõrge niiskusega muda suureneb transpordi- ja prügilakulud.

● Pärast: stabiilne söötmine optimeerib järgnevat veetustamist, muda niiskust kontrollitakse pidevalt, muda kogumaht väheneb ja üldised kõrvaldamiskulud vähenevad.

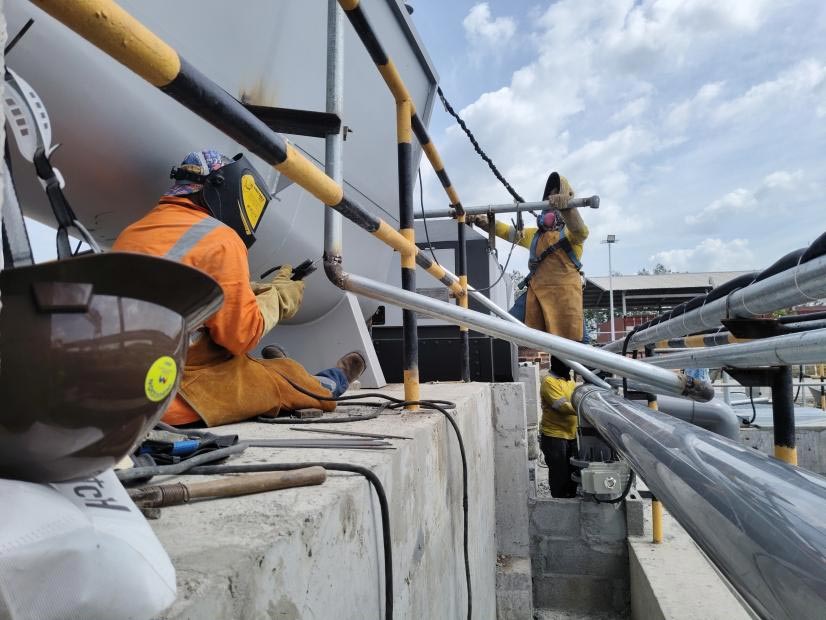

Projekti viitejuhtum | Xiameni CCCC kolmanda sadama Liudianwu inseneribaas

1. Projekti ülevaade

See keskkonnasõbraliku läga transportimise ja tahke-vedeliku eraldamist toetav projekt on ehitatud CCCC kolmanda sadama jaoks Engineering (Xiamen) Liudianwu ehitusbaas, mis teeb koostööd ettevõttega Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Meie blokeerimisvastased äärikuga paigaldatud mördi kontsentratsioonimõõturid on paigaldatud kohapealsele mördile ja süvendusmuda kohaletoimetamise torustiku süsteem. Instrumendid teostavad ehitussõnniku reaalajas online-seiret tihedus, et toetada automaatset torujuhtme etteande juhtimist vundamendi ehitusmuda kõrvaldamiseks.

2. Rakenduse taust

Baas toodab sadama ehitamisel massiivset liiva sisaldavat ehitusmörti ja süvendusmuda läga. sisse varajane töö, ebastabiilne käsitsi söötmine vallandas sageli torustiku sagedase ummistuse, liigse veetarbimise ja ebaühtlane viimistletud mördi kvaliteet, mis toob kaasa kõrged töö- ja hoolduskulud. Pärast meie inline installimist kontsentratsioonimõõturid, kogu transpordisüsteem teostab suletud ahela automaatset reguleerimist.

3. Kohapealne sobiv lahendus ja seadmete konfigureerimine

1. Paigaldage meie blokeerimisvastase äärikuga mördi kontsentratsioonimõõtur keskkonnasõbraliku läga transportimise süsteemi jaoks läga transportimise torujuhtmed sõmermördi tahke sisalduse pidevaks tuvastamiseks.

2.Kontsentratsioonisignaal ühendab muutuva sagedusega toitepumba ja automaatse veedoseerimisseadme; süsteem reguleerib automaatselt söödavoolu ja lisavee mahtu vastavalt reaalajas tihedusandmetele.

3. Täiskomplekti moodustamiseks tehke koostööd kohapealse segamispaagi segisti ja järgnevate muda veetustamise seadmetega intelligentne läga töötlemise süsteem.

4. Projekti tegelik kasu

● Vähendage torujuhtme ummistumist: automaatne kontsentratsioonikontroll vähendab torujuhtme ummistuse sagedust üle 70%, tühista sagedane toru täielik väljalülitamine.

● Säästke toorainekulusid: stabiilne mördi osakaal vähendab vee ja lisandite jäätmeid 18% ~ 23%.

● Vähendage käsitsi tööd: välistage igapäevane korduv käsitsi proovide võtmine ja laboratoorse tiheduse testimine, säästes kohapeal tööjõu sisendi testimine.

● Stabiilne valmistoote kvaliteet: mördi kontsentratsioon püsib stabiilselt kavandatud taluvusvahemikus ja paraneb ehitustoorme saagis ja projekti edenemise efektiivsus.
