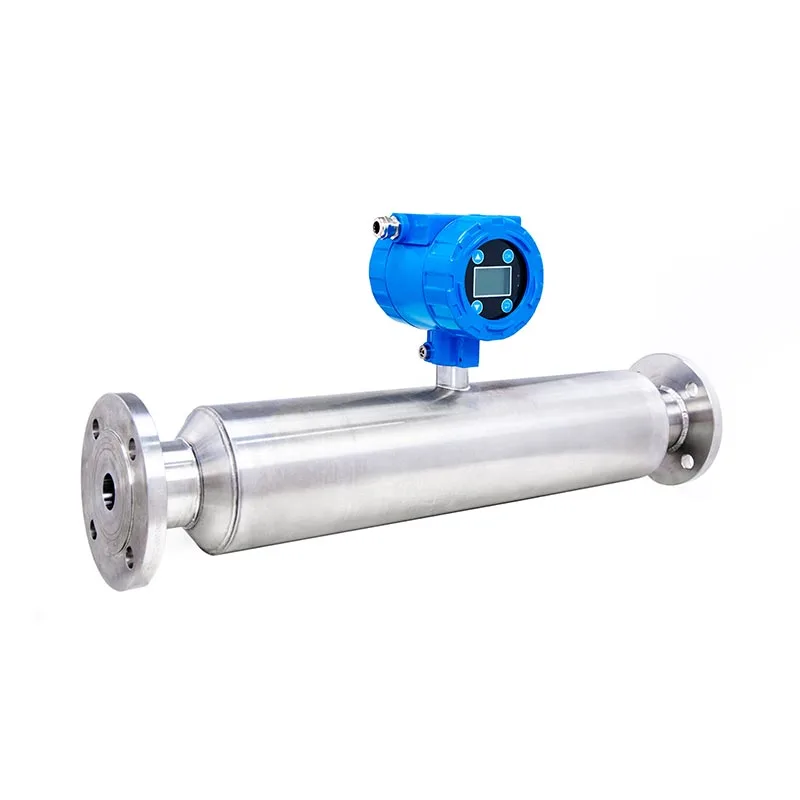

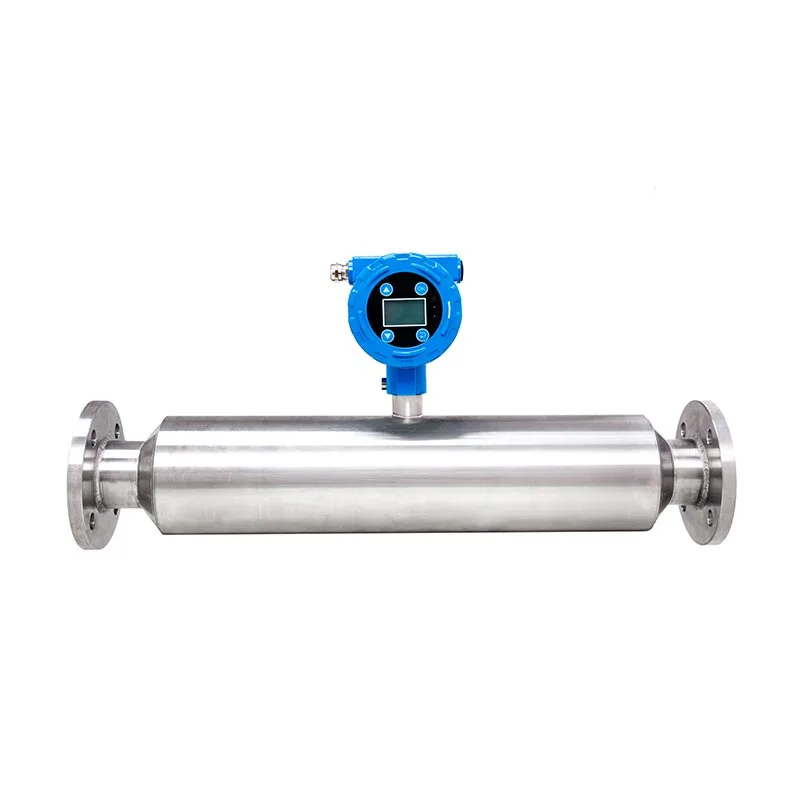

Roostevabast terasest torujas läga kontsentratsioonimõõtur filtripressi toetava torusüsteemi jaoks

SINOU on professionaalne tootja, kes keskendub filtripressi sobitamise automaatsetele seirevahenditele kohandatud roostevabast terasest torukujulise läga kontsentratsioonimõõtur filtripressi tugitorusüsteemi jaoks ülemaailmsed trüki-, keemia-, galvaniseerimis- ja paberitööstuse kliendid. Kavandatud torujuhtme otsepaigaldatava torukujulisena filterpressi sissetuleva läga torujuhtme struktuur, see on suunatud kõrge viskoossusega, söövitavale värvimudale ja keemilisele lägale printimisreovee omadused.

Kõik märjad osad kasutavad roostevaba terast SUS316L koos valikulise Hastelloy korrosioonivastase kaitsega kohandamine; reaalajas 4-20mA/RS485 signaali väljundlinkide filter vajutage automaatset juhtkappi etteandevoolu reguleerimiseks ja membraani pigistamise surve arukalt. Kohandame toru läbimõõdu, mõõtevahemiku ja plahvatuskindla klassi vastavalt ehitada täisautomaatne suletud ahelaga veetustamissüsteem, mis on sobitatud keemilise printimise ja värvimise membraanifiltripressiga.

Toote põhiomadused

1. Täielikult roostevabast terasest torukujuline integreeritud konstruktsioon Roostevabast terasest Inline kõik toru korpus ja andurkomponendid Torujas läga kontsentratsioonimõõtur filtripressi toetava torujuhtmesüsteemi jaoks võtab vastu roostevabast terasest SUS316L, vastupidav Trükivärvi läga happe-, leelise- ja soolakorrosioon, vältige roostekahjustusi pikaajalise söövitava keskkonna all.

2. Mittetuuma-ultraheli mõõtetehnoloogia Radioaktiivse allika puudumine, töökoja tootmiseks ohutu; anti-bubble & kiudude häiretevastane disain, kohandage kiudainerikast trükimuda ja peent keemilist suspensiooni, stabiilne mõõtmine isegi torujuhtmest haaratud õhuga.

3. Otsese äärikuga torujuhtme paigaldamine Inline torukujuline konstruktsioon ühendatakse otse filtripressi etteandetorustikuga ilma möödaviigu ümberkujundamiseta säästa olemasoleva filtripressi töökoja tsiviil- ja torujuhtmete muutmise kulusid.

4. Automaatne sidumine filtripressiga PLC Reaalajas kontsentratsioonisignaali väljundlingid filtripressi juhtimissüsteem; kui läga kontsentratsioon ületab seatud läve, vähendab süsteem automaatselt etteandepumba kiirust või pikendab membraani pigistamise aeg filtrikoogi niiskuse stabiliseerimiseks.

5. Isepuhastuv nakkumisvastane sisetoru Poleeritud sisemine toru pind takistab värvaine pigmendi ja peene muda nakkumist, vähendage regulaarset käsitsi puhastamise sagedust.

6. Mitme signaali väljund ja intelligentne ekraan Kohalik LCD reaalajas kontsentratsiooniekraan + 4 ~ 20mA analoog + valikuline RS485 Modbus-side, toetab kaugpilveandmete kogumist ja tootmiskirjete eksporti.

Tehniliste parameetrite spetsifikatsioon

Tööpõhimõte

1. Südamiku mõõtmise põhimõte

Kontsentratsioonimõõtur kasutab täiustatud ultraheli sisemise tuvastamise põhimõtet. Kui läga voolab läbi torukujulise roostevabast terasest torukujulise läga kontsentratsioonimõõtur filtripressi tugitorustiku jaoks Süsteem, ultraheli lained edastavad läbi vedela keskkonna. Instrument arvutab reaalajas tahke aine sisalduse ja läga kontsentratsioon, tuvastades helikiiruse nõrgenemise, mis on põhjustatud värvaines hõljuvatest tahketest osakestest ja keemiline läga.

2. Signaali teisendamine ja andmeväljund

Sisseehitatud ülitäpne andurkiip muudab kogutud ultrahelisignaalid digitaalseteks kontsentratsiooniandmeteks. The seade väljastab standardseid 4-20mA või RS485 digitaalseid signaale ja edastab reaalajas kontsentratsiooni väärtuse sobivale Keemilise trükkimise ja värvimise membraanifiltripressi PLC kapp.

3. Suletud ahelaga automaatjuhtimine filtripressisüsteemiga

Vastavalt eelseadistatud ülemisele ja alumisele kontsentratsioonilävele reguleerib filtripressi juhtimissüsteem automaatselt etteandepumba sagedus ja etteandevool: vähendage etteandekiirust, kui läga on liiga paks, et vältida filtriplaadi lekkimist; suurendada söötmismahtu, kui läga on tootmise efektiivsuse parandamiseks liiga õhuke. Samal ajal süsteem optimeerib membraani pigistamise aeg filtrikoogi lõpliku niiskuse stabiliseerimiseks.

4. Häirevastane abikonstruktsiooni põhimõte

Mirror polished inner tube reduces sludge adhesion and bubble attachment. Sisseehitatud algoritm kõrvaldab automaatselt interference from micro air bubbles and short textile fiber contained in printing sludge to guarantee stable mõõtmise täpsus.

5. Andmete kuvamine ja kaugüleslaadimine

Kohapealne LCD-ekraan kuvab otse hetkekontsentratsiooniandmed; valikulised pilvedastusmooduli üleslaadimised ajaloolised kontsentratsioonikirjed, mis hõlbustavad tootmisandmete statistikat ja järgnevat valemi optimeerimist muda veetustamine.

Ettevaatusabinõud kasutamisel

1. Eelpaigalduse ja kasutuselevõtu näpunäited

(1) Enne paigaldamist puhastage torujuhtme sisemine praht, puuvillakiud ja tahked tükid, et vältida mõõtmise blokeerimist. toru.

(2) Pärast paigaldamist viige nulli kalibreerimine läbi puhta veega; määrata ülemise/alumise kontsentratsioonipiiri parameetrid sobiv kohalik muda filtripressi ühenduse juhtimiseks.

(3) Paigaldage arvesti horisontaalsele sirgele toruosale; vältige põlve, pumba väljalaskeava ja toru järsku laienemist asend turbulentse voolu segamise vähendamiseks.

2. Igapäevase jooksu juhtimine

(1) Ärge käivitage tühja toru ilma aineta; katkestage toide, kui torujuhe on tühjendatud, et vältida andmete ebanormaalset triivi.

(2) Säilitage stabiilne toiterõhk, vältige voolukiiruse järsku hüppeid, mis mõjutavad tuvastamise täpsust.

(3) Kontrollige reaalajas kuva ja PLC tagasiside signaali igal vahetusel; peatage kontrollimiseks, kui andmed kõiguvad ebatavaliselt.

3. Korrapärase hoolduse eeskirjad

(1) Loputage sisetoru puhta veega pärast igapäevast seiskamist, et eemaldada kleepunud pigment ja viskoosne muda.

(2) Võrrelge proove käsitsi iga 30 päeva järel, mõõtmise täpsuse tagamiseks kalibreerige seade uuesti.

(3) Kontrollige kaabli tihedust ja kesta tihedust kord kuus; vahetage vananevad tihendusdetailid õigeaegselt välja söövitava töökoja jaoks.

4. Erikeskkonnakaitse

(1) Tugeva happe- ja leeliselise värvimuda töötingimuste korral vältige kontsentreeritud kemikaalide otsest valamist seadme korpus.

(2) Välistingimustes paigaldatud seadmed hoiavad juhtpulti eemal pikaajalisest vihmast; plahvatuskindel versioon ei avane elektrikorpus tuleohtlikus gaasikeskkonnas.

5. Pikaajaline seiskamine

Kui peatate töö 15 päeva jooksul, puhastage toru sees jääkmuda täielikult, hoidke sisemine õõnsus kuivana ja sulgege torustik mõlemad otsad.

Kohandamine ja tootmisprotsess

1. samm: kohapealne töötingimuste side ja tehniliste parameetrite kinnitus

Meie tehnilised insenerid koguvad kõiki välja parameetreid klientidelt, kes varustavad keemilise trükkimise ja värvimise membraani Filterpress, sealhulgas torujuhtme nimiläbimõõt, lobri pH väärtus, kiusisaldus, töötemperatuur, torujuhe rõhk, tegelik kontsentratsiooni kõikumise vahemik, PLC-ühenduse nõue ja töökoja plahvatuskindel nõudlus Roostevabast terasest torujas läga kontsentratsioonimõõtur filtripressi toetava torusüsteemi jaoks. Kinnita niisutatud materjal (SUS316L/Hastelloy/Titanium), mõõtepiirkond, signaali väljundrežiim (4-20mA/RS485), kohandatud viimistlus tehniline skeem ja formaalne hinnapakkumine pärast andmete analüüsi.

2. samm: CFD voovälja simulatsioon + CAD-i struktuuri optimeerimise disain

Uurimis- ja arendusmeeskond võtab kasutusele CFD vedeliku simulatsioonitarkvara, et optimeerida sisetoru radiaani ja ultrahelianduri paigaldamist Roostevabast terasest torukujulise läga kontsentratsioonimõõturi asend ja voolukanali paigutus filtripressi jaoks Torujuhtmesüsteemi toetamine, kõrvaldab läga turbulentsist, kiu mähisest ja õhust põhjustatud mõõtmishäired mull. Täitke ametlikud tootmisjoonised, komponentide BOM ja ühendusparameetrite leht pärast sisemist tehnilist audit.

3. samm: tooraine hankimine ja sissetulevate materjalide ülevaatus

Ostke sertifitseeritud roostevabast terasest toru toorik, legeeritud materjal, ultrahelianduri moodul, tööstuslik saatja ja kontsentratsioonimõõturi elektroonilised tarvikud. Kõik vee all olevad metallist toorained läbivad happe-aluse sukeldamise korrosioonivastane täpikatse; elektroonikakomponendid viivad enne ladustamist läbi kõrge madala temperatuuriga vananemise sõelumise, lükatakse tagasi kvalifitseerimata tooraine otse.

4. samm: CNC täppistöötlus ja korrosioonivastane pinnatöötlus

1.Kasutage torukujulise põhikorpuse jaoks CNC laserlõikamist, õmblusteta automaatset keevitamist ja täppiskeeramist;

2.Standard SUS316L toru sisesein teostab peegli poleerimist nakkumise vältimiseks; Kohandatud Hastelloy/Titanium osad viimistlevad peitsimise passiveerimine, et suurendada happe- ja leelisekindlust korrosioonikindlusele, kohandades trükivärvi muda keskkond;

3. Välist kaitsekest töödeldakse survevalu + korrosioonivastase värvi pihustamise teel.

5. samm: anduri koost, vooluahela juhtmestik ja programmi eelseadistus

Professionaalsed töötajad kinnitavad ultraheliandurid torukujulise korpuse sees vastavalt montaaži spetsifikatsioonidele; kokku panna saatja, kuvamoodul ja juhtmestiku terminal. Eelprogrammi kontsentratsiooni ülemine/alumine piir, filtri pressühendus väljundparameeter ja häiretevastane algoritm vastavalt kliendi mudafunktsioonile töökojas, siseviimistlus vooluahela silumine.

6. samm: simuleeritud printimispulberi laadimistehase test (Core QC link)

Iga valmis kontsentratsioonimõõtur läbib 48-tunnise pideva simulatsioonikatse isevalmistatud kiudainerikka happe-leeliselise värvimuda vedelikuga. Katsemõõtmine täpsus, mullide ja kiudude häiretevastane jõudlus, signaali väljundi stabiilsus ja ühendusreaktsioon filterpress PLC; kohandage sisemist algoritmi, kui testiandmed ületavad tolerantsivahemikku.

7. samm: valmistoote põhjalik kvaliteedikontroll

Kontrollige uuesti mõõtmete tolerantsi, kaitseastet (IP65/IP67/EX plahvatuskindel), tihendust ja kogu masina töö olek; väljastama enne lattu laskmist tehase ülevaatuse akti koos katseandmetega. 5% juhuslik valim iga partii uuesti kontrollimiseks, et tagada partii järjepidevus.

8. samm: niiskusevastane ekspordipakend ja saatmine

Katke sisetoru ja metallosad roostevastase määrdega, mähkige südamiku komponendid veekindla plastkilega; pakkima täielik komplekt seadmed, varutihendid, paigaldusjoonis ja kasutusjuhend ekspordivineeri korpusesse, et vältida merevee niiskus ja kokkupõrkekahjustused pikamaa meretranspordi ajal ülemere filtripressiprojektide jaoks.

9. samm: müügijärgsed paigaldusjuhised ja kohapealne kasutuselevõtu teenus

Pakkuda kaugvideo paigaldamise juhiseid ja parameetrite kalibreerimisteenust; täiskomplektse filtri hulgitellimiseks pressi + kontsentratsioonimõõturi projekt, korraldage professionaalsed tehnikud kliendi trüki- ja värvimistöökotta Filtripressi jaoks mõeldud roostevabast terasest torukujulise läga kontsentratsioonimõõturi kohapealseks paigaldamiseks silumiseks Toetav torujuhtmesüsteem, lõpetage terve rea suletud ahela ühenduskatse keemilise printimise ja värvimise membraaniga Filtripressid ja koolitajad igapäevaseks kalibreerimiseks ja hoolduseks. Rakendada masinale 1-aastane täisgarantii ja elukestev omahinnaga varuosade tarneteenus.

Toodete võrdlus vs konkurendid

Sobivad tugiseadmed

1. Core Matching Host: Chemical Printing and Dyeing Membraan Filter Press

Kontsentratsioonimõõtur on paigaldatud otse filtripressi etteandetorustikule, edastab reaalajas läga kontsentratsioonisignaal filtripressi PLC-kappi. Filtripress reguleerib automaatselt söötmiskiirust, söötmist kestus ja membraani pigistamise rõhk vastavalt kontsentratsiooniandmetele, stabiliseerib lõpliku filtrikoogi niiskuse vahemikus 55% ~ 70%, vähendab ebaühtlasest muda tihedusest põhjustatud ülevoolu leket ja filtrikanga ummistumist.

2. Muutuva sagedusega läga etteandepump

Ühendatud kontsentratsioonimõõturiga 4-20 mA signaali kaudu; kui sissetulev muda on üle kontsentreeritud, väheneb pump töösagedus söötmise aeglustamiseks; liiga õhukese läga puhul kiirendab pump söötmismahtu suurendamiseks kiirust. Mõista suletud ahelaga automaatne söötmine ja vältige pumba sagedast käsitsi reguleerimist.

3. Flokulandi automaatne doseerimissüsteem

Kontsentratsiooniandmed juhivad automaatset ravimi lisamist: kõrge kontsentratsiooniga muda suurendab flokulandi annust Automaatselt vähendab madala kontsentratsiooniga toorvedelik keemilist söödakogust, säästab 18–28% koagulandikulusid ja väldib liigsed keemilised jäätmed.

4. Reoveepaagi segisti segisti

Paigaldatud mudapaagi ette, et hoida muda enne sisenemist täielikult homogeniseeritud ja ühtlase kontsentratsiooniga toitetorustik, vähendab drastiliselt järske kontsentratsiooni kõikumisi, mis mõjutavad kontsentratsioonimõõturi mõõtmist täpsus ja filtripressi töökindlus.

5. Intelligentne PLC keskjuhtkapp

Koguge kontsentratsiooniandmeid, filtripressi tööparameetreid, pumba tööolekut sünkroonselt; aru saada täisprotsessi mehitamata automaatne muda töötlemise, etteande ja filtripressimise juhtimine, toetab ajaloolisi andmeid salvestus- ja kaugpilvekontroll RS485 side kaudu.

6. Täiendavad mõõteriistad (valikuline)

Veebipõhine pH-monitor: jälgige trükivärvi heitvee happe-aluse kõikumisi, kohandage kohandamiseks kontsentratsiooniandmeid filtriplaadi korrosioonivastane konfiguratsioon ja ravimi valem;

Torujuhtme elektromagnetiline voolumõõtur: tehke koostööd kontsentratsioonimõõturiga, et arvutada reaalajas kuiva muda koguhulk kaal tootmisstatistika jaoks.

7. Lägakonveier ja filtrikoogi tühjenduskonveier

Kontsentratsiooniga juhitav stabiilne söötmine parandab filtrikoogi moodustamise konsistentsi; ühtlane kuiv filterkook on rohkem mugav muda automaatseks transportimiseks ja väljapoole kõrvaldamiseks.

Toote sertifikaat

Kõik roostevabast terasest torukujulised läga kontsentratsioonimõõturid on saanud CE-sertifikaadi, mis vastab ELi nõuetele elektriohutuse ja elektromagnetilise ühilduvuse standardid, mis on Euroopa turul vabaks ringluseks kõlblikud.

Tooted läbivad asjakohase ISO kvaliteedijuhtimissüsteemi sertifikaadi, kogu tootmisvoog järgib standardeid kvaliteedikontrolli spetsifikatsioonid.

Täielikud ametlikud sertifitseerimisdokumendid saab esitada kliendi tollideklaratsiooni, projekti pakkumise ja kolmanda osapoole kontroll.
